数控刨台镗铣床工作台双齿轮齿条消隙及重载传动技术

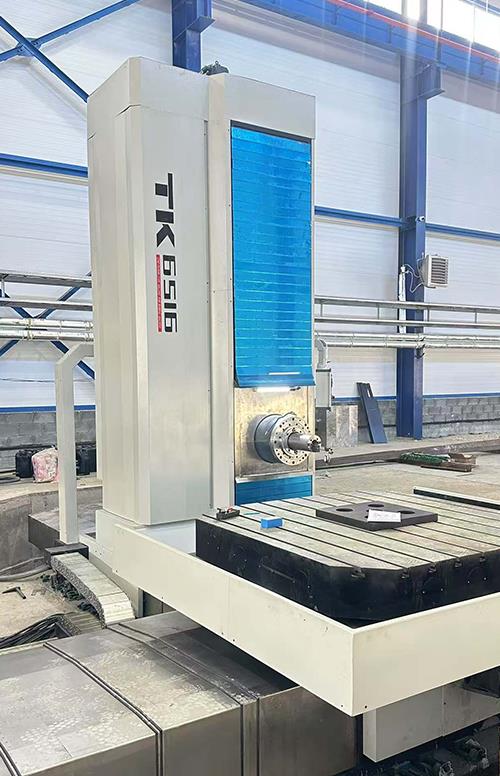

数控刨台镗铣床以其工作台沿床身纵向移动（X轴）为主要特征，适用于加工大型重型工件，如机床床身、发电机组机座、船舶柴油机体等。由于工件重量可达数十吨甚至上百吨，工作台驱动系统必须克服巨大惯性及切削力，同时保证高定位精度和低速平稳性。传统单电机驱动易产生齿隙和爬行，现代刨台镗铣床采用双伺服电机驱动双齿轮齿条消隙结构，结合液压夹紧和光栅尺全闭环控制，实现重载下的无间隙传动。本文分析双齿轮消隙原理、预紧力设定及对定位精度的提升效果。

双齿轮消隙结构：在工作台两侧（或下方）各安装一套齿轮齿条，由两台伺服电机经减速机驱动。两个齿轮与同一齿条啮合，通过电气预紧（给从电机施加反向扭矩）或机械偏心调整消除齿侧间隙。预紧力通常设定为额定扭矩的10%-20%，确保反向运行时无空程。工作台下方还设置液压夹紧装置，在停止时锁紧，防止切削力引起位移。光栅尺（分辨率0.001mm）安装在工作台侧面，实时反馈位置，与驱动系统形成全闭环。实测数据：某数控刨台镗铣床工作台行程8米，工件重40吨，采用双齿轮消隙后，反向间隙从0.02mm降至0.002mm，定位精度从±0.015mm提升至±0.005mm，重复定位精度±0.003mm。低速爬行测试：在20mm/min进给时，速度波动从±20%降至±3%，无爬行现象。

应用案例：某重型机械厂加工大型轧机机架，原单电机驱动工作台反向时出现明显冲击和定位偏差。改造为双电机消隙系统后，加工出的安装平面平行度从0.04mm/4m降至0.008mm/4m，合格率大幅提升。建议定期检查齿轮磨损，并校准光栅尺。数控刨台镗铣床的双齿轮消隙技术是实现重载高精度加工的核心。
