数控刨台镗铣床结构设计及刚性分析

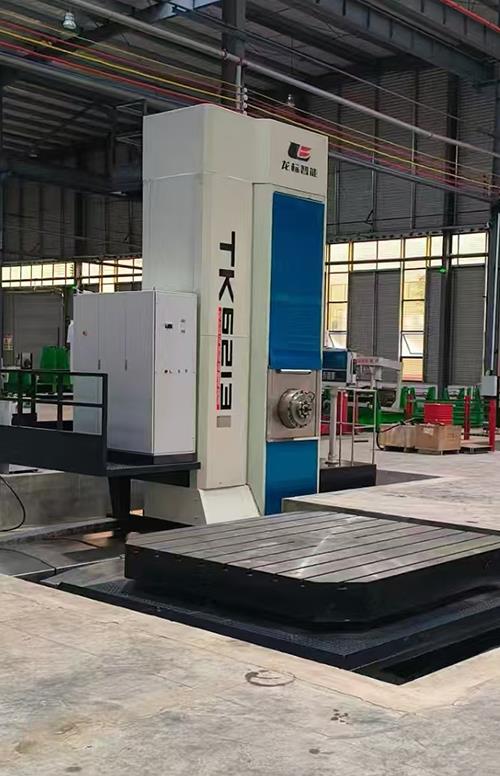

数控刨台镗铣床作为一种面向重型及超大型工件精密加工的核心装备，其结构设计的合理性与整机刚性水平直接决定了加工质量的上限。该机床最鲜明的结构特征在于“刨台”式布局——即工作台沿床身导轨作水平纵向运动（X轴），而立柱与主轴箱则构成独立的横向移动单元。这种分离式布局有效分散了运动部件的惯性负荷，使工作台能够稳定承载数十吨乃至上百吨的工件，同时确保了主轴系统在切削过程中不受工作台运动干扰，为高精度镗铣加工奠定了物理基础。

机床基础大件采用优质高强度铸铁材料，经由树脂砂造型工艺整体浇铸而成。铸件壁厚经过优化设计，内部布置有纵横交错的加强筋板，形成封闭的箱形结构。以立柱为例，其截面设计为宽大的矩形，内部筋板呈“米”字形分布，显著提升了抗弯截面模量和抗扭截面系数。有限元分析（FEA）表明，这种结构在承受最大切削力时，立柱顶部的最大变形量可控制在0.015mm以内，远优于传统开式结构。床身则采用双壁结构，并沿长度方向设置了多道横向隔板，有效抑制了由于地基不平或热变形引起的弯曲与扭曲。所有大件在粗加工后均经过两次人工时效处理和一次振动时效处理，以彻底消除铸造内应力和机加工残余应力，确保在长达数年的使用周期中，机床基础结构的几何稳定性保持良好。

导轨系统是结构刚性与运动精度的关键环节。X轴（工作台移动）和Z轴（主轴箱上下移动）采用了高刚性滚滑复合导轨副。该导轨副在滑动导轨基体上镶嵌了高承载滚动体，既利用了滚动摩擦系数小、启动阻力低的特点，保证了低速运动时的平稳性，又保留了滑动导轨的高阻尼特性，能够有效吸收切削过程中的高频振动。对于超重型规格的机床，则配置了恒压式静压导轨，通过高压油泵将静压油供给至导轨油腔，形成一层连续且压力稳定的油膜，将运动部件完全浮起。这种静压导轨具有“零磨损”和“误差均化”效应，能够将导轨自身的几何误差平均化，从而使工作台在重载下仍能实现微米级的直线度。主轴箱的滑枕则采用全包容式方形结构，其与导轨的接触面经过精密刮研，接触斑点均匀密布，保证了滑枕在伸出状态下仍具有足够的悬伸刚度。

主轴系统作为执行切削的终端部件，其刚性表现尤为突出。主轴采用短而粗的优化设计，前端支撑配置了高精度双列圆柱滚子轴承与双向推力角接触球轴承的组合，后端则采用双列圆柱滚子轴承以承受径向载荷。这种轴承配置赋予了主轴极高的径向刚性和轴向承载能力，能够承受重镗削时产生的大扭矩和不均匀切削力。传动系统采用齿轮变速与无级调速相结合的方式，在低速区（20～300r/min）可输出接近机床额定最大扭矩的驱动力，满足黑色金属重型切削的需求；在高速区（300～3000r/min）则通过齿轮变比实现恒功率输出，适应铝合金等轻金属材料的高速精加工。整个结构设计通过模态分析优化了各阶固有频率，使其有效避开常用转速范围的激振频率，从而从源头上规避了共振风险，为长期稳定加工提供了刚性保障。
