数控落地镗铣床的结构布局与技术特征解析

一、 引言

随着能源、船舶及矿山机械向大型化、集成化方向发展，对大型零件的加工精度与效率提出了更为苛刻的要求。数控落地镗铣床作为解决超大、超重工件加工难题的核心装备，其结构设计直接关系到机床的动静刚度及长期精度保持性。

二、 主体结构与运动轴定义

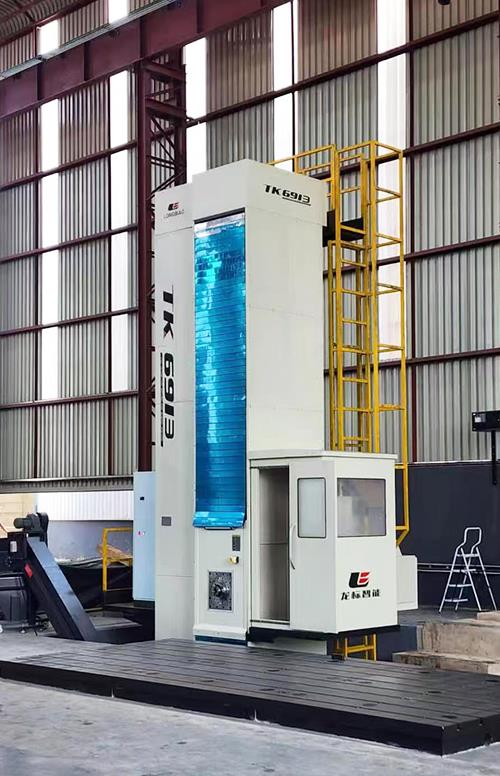

典型的数控落地镗铣床采用“床身和平台分体、单移动立柱、侧挂主轴箱”的落地式布局。该结构将工作台与机床主体分离，使机床不受工件重量的限制，极大地拓展了加工范围。其基本运动轴定义如下：立柱沿床身导轨横向移动，形成X轴进给；主轴箱沿立柱导轨垂直升降，形成Y轴进给；镗轴沿铣轴方向伸缩，形成Z轴进给；包容镗轴的方滑枕沿主轴箱导轨伸出，形成W轴进给。这种四轴联动的设计，特别适合对箱体类零件进行多面加工。

三、 核心部件与精度保障

为确保在重切削条件下的稳定性，机床的基础件如床身、立柱、滑座等均采用高强度合金耐磨铸铁。通过多次振动时效与热炉时效交替处理的工艺，彻底消除铸件内应力，防止机床在长期运行中发生形变。

主轴系统是机床的心脏。高端落地镗铣床通常采用三支承高刚度主轴结构，前、中支承为主，后支承为辅，确保主轴在高扭矩输出下的旋转精度。刀具夹紧普遍采用碟型弹簧组夹紧、液压松开的模式，以保证断断电情况下的安全性。

导轨与补偿技术是衡量机床性能的重要指标。X、Y、W轴大量采用多点闭式静压导轨，油膜浮起效应使导轨处于纯液体摩擦状态，摩擦系数极小且无爬行，保证了低速进给的平稳性。针对滑枕伸出时的自重下垂问题，先进的数控系统通过滑枕后部的液压油缸实施实时变形补偿；同时，针对附件头重量引起的偏载，也设有专门的重量补偿回路，确保机床在更换不同角度铣头时仍能保持高定位精度。

四、 传动与控制系统

在传动方面，X轴行程较长（通常大于6米），故采用双齿轮-高精度斜齿条消除间隙机构；而Y、Z、W轴则采用高精度预压无间隙滚珠丝杠副。为了实现对精度的终极控制，各进给轴普遍配备光栅尺，构成全闭环控制回路，可有效抑制因温度变化或机械磨损带来的定位误差。数控系统通常具备七轴任意四轴联动功能，可轻松应对复杂曲面类零件的加工需求。
