数控刨台镗铣床的结构布局与精度控制机制

在卧式镗铣加工设备家族中，数控刨台镗铣床以其“动台静柱”的结构特征，区别于落地式机型的“动柱静台”布局。这种结构使得机床在加工大中型箱体类零件时，既能保证主轴系统的高刚度，又能通过工作台运动实现大范围覆盖，成为工程机械、汽车制造及航空航天领域的核心装备。

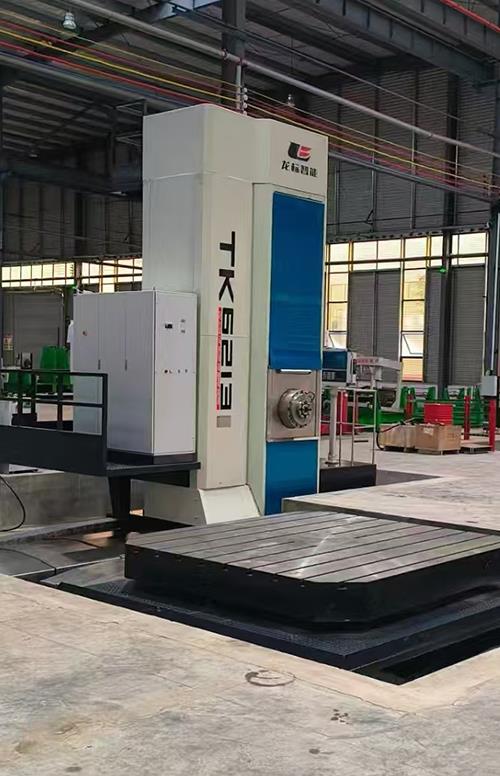

数控刨台镗铣床通常采用倒“T”型布局，即横向床身与纵向床身垂直相交。其基本运动轴定义如下：工作台在横向床身上作左右移动，形成X轴进给；主轴箱在立柱上作上下垂直移动，形成Y轴进给；立柱在纵向床身上作前后移动，形成W轴进给；镗轴在铣轴内作伸缩运动，形成Z轴进给；工作台绕垂直轴旋转，形成B轴分度。这种五轴配置中，X、Y、Z、W轴可实现任意四轴联动，B轴则可进行任意角度分度，满足复杂空间曲面的加工需求。

机床基础件采用高强度铸铁材料，经多次时效处理消除内应力。床身为封闭箱型结构，具有较高的抗弯和抗扭刚度。导轨系统是决定机床性能的关键。现代刨台镗铣床多采用“滚滑复合导轨”设计：快速移动轴（如X轴）配置直线滚柱导轨，实现高速响应的同时保持精度；承重较大的导轨则采用贴塑滑动导轨或静压导轨，利用聚四氟乙烯贴塑层与淬硬导轨配合，摩擦系数小、吸振性好，有效抑制低速爬行。

主轴系统是机床的心脏。刨台镗铣床通常采用高刚性齿轮传动主轴箱，可在低转速下输出大扭矩，满足重型切削需求。主轴结构多为三层套筒设计：铣轴回转、镗轴伸缩，两者独立运动又相互配合。针对镗轴伸出时的自重下垂问题，先进的数控系统通过参数补偿或液压支撑机构予以修正。

工作台与回转机构是刨台式的特色所在。工作台承载能力通常达10吨以上，大型机型可达30吨。回转台采用高精度转台轴承支撑，配置圆光栅构成全闭环控制，实现高精度任意分度。工作台导轨采用多点卸荷设计，确保重载下仍能平稳移动。

全闭环反馈系统是精度保障的最后防线。X、Y、Z轴普遍配置直线光栅尺，B轴配置圆光栅，实时检测运动部件的位置并反馈至数控系统，有效补偿因机械传动间隙、热变形及磨损带来的定位误差。同时，主轴轴承及主传动齿轮配置大功率油冷却机，减少热变形对加工精度的影响。
