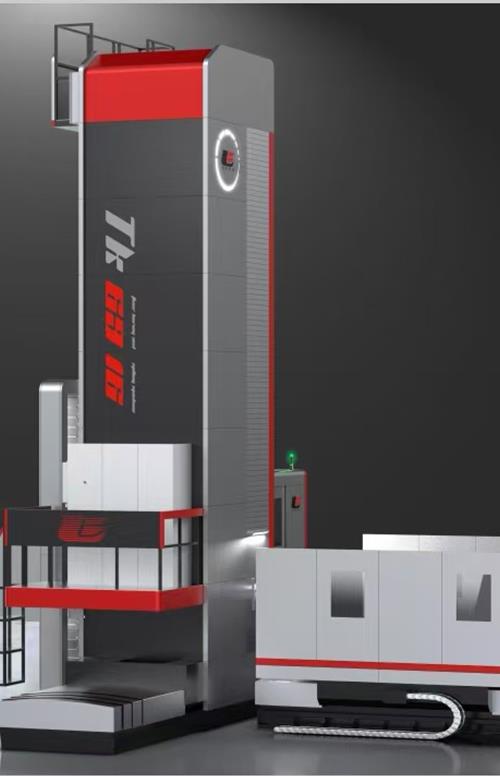

镗铣床在大型零件深孔加工中，方滑枕（W轴）的伸出长度直接影响加工精度和表面质量。滑枕在伸出状态下受到双重误差的叠加作用：一是主轴轴承发热、导轨摩擦热及切削热导致的热伸长，二是滑枕自重引起的下垂挠度。对于截面300×300mm、伸出长度1.5m的滑枕，自重下垂量约0.05mm，而在主轴转速1500rpm连续运转2小时后，热伸长量可达0.03-0.04mm，两者综合误差可达0.08-0.10mm，对于公差要求±0.01mm的精密箱体加工而言，此误差已完全超出允许范围。
为同时补偿这两种误差，现代大型镗铣床集成热变形与下垂综合补偿系统。在滑枕前端安装电涡流位移传感器（测量范围0-5mm，精度0.001mm），实时检测滑枕中心线的实际偏移量。同时，在主轴前轴承、后轴承、滑枕导轨及主轴箱壳体布置PT100温度传感器（精度±0.1℃），以10Hz采样频率监测温度分布。数控系统将位移信号和温度信号输入内置热-力耦合模型，通过有限元分析（FEA）预先建立的误差映射关系，预测当前状态下的综合偏差量，并自动修正W轴（滑枕伸出）和Z轴（镗轴）的坐标指令，补偿响应时间≤20ms，可将综合误差控制在0.005mm以内。某大型柴油机机体镗削加工中，采用综合补偿系统后，缸孔同轴度从0.03mm改善至0.008mm，连续加工4小时尺寸漂移＜0.005mm，一次加工合格率从65%提升至98%。
液压辅助支撑是减缓滑枕下垂的有效补充措施。在滑枕下方设置液压支撑油缸（工作压力2-5MPa），根据滑枕伸出长度（由光栅尺实时反馈）自动调节支撑力，抵消30%-50%的自重下垂。支撑力需精确控制——过大反而导致滑枕“上拱”，过小则补偿不足。调试方法：在滑枕伸出最大长度时，用百分表测量滑枕前端下垂量，逐步调节液压压力直至下垂量最小，记录该压力值与伸出长度的对应关系，建立支撑力-伸出长度补偿曲线。实测数据表明，采用液压辅助支撑后，滑枕伸出1.2m时下垂量从0.04mm降至0.015mm，与热补偿协同作用，综合误差可控制在0.008mm以内。建议每季度使用激光干涉仪（精度±0.001mm/m）校准补偿曲线，并检查液压支撑油缸的密封性和压力稳定性，防止因油液泄漏导致支撑力下降。对于超长伸出（>2m）工况，可在滑枕前端加装辅助支撑架（落地式中心架），与主动补偿系统形成“主动+被动”双重保障，进一步减小下垂变形。
