镗铣床滑枕下垂变形有限元分析及液压平衡补偿

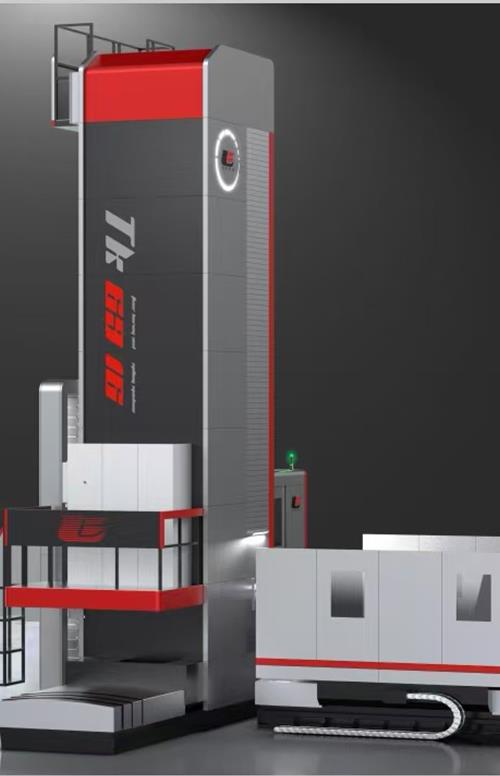

大型落地镗铣床的滑枕（W轴）在伸出时，由于自重和主轴箱重量产生下垂挠度，导致镗杆中心线与工作台不平行，影响深孔加工的同轴度和直线度。传统设计通过增大滑枕截面提高刚度，但会增加重量和成本。现代镗铣床采用有限元分析优化滑枕结构，并结合液压平衡补偿系统，实时抵消下垂变形。本文分析滑枕下垂的力学模型、有限元优化结果及液压补偿原理。

滑枕通常为方形截面，材质为铸铁或钢板焊接。当滑枕伸出长度L时，端部下挠量δ与L³成正比。以滑枕截面300×300mm、伸出1.5m为例，自重下垂约0.05mm。通过有限元软件（ANSYS）优化滑枕内部筋板布局（如X形交叉筋或蜂窝筋），可在重量增加5%的情况下将刚度提高20%。液压补偿系统：在滑枕前端下方安装两个液压油缸，根据滑枕伸出长度（由光栅尺反馈）按比例调节油缸压力，产生向上推力，抵消下垂。补偿精度可达0.002mm/m。此外，也可采用静压导轨或磁悬浮辅助支撑。

应用实例：某重型镗铣床加工长轴类零件，滑枕伸出1.2m时未补偿，镗孔圆柱度0.03mm。加装液压补偿系统后，圆柱度降至0.008mm。建议定期检查液压油缸密封及压力传感器，并利用激光干涉仪校准补偿曲线。镗铣床滑枕下垂补偿是保证深孔加工精度的核心技术。
